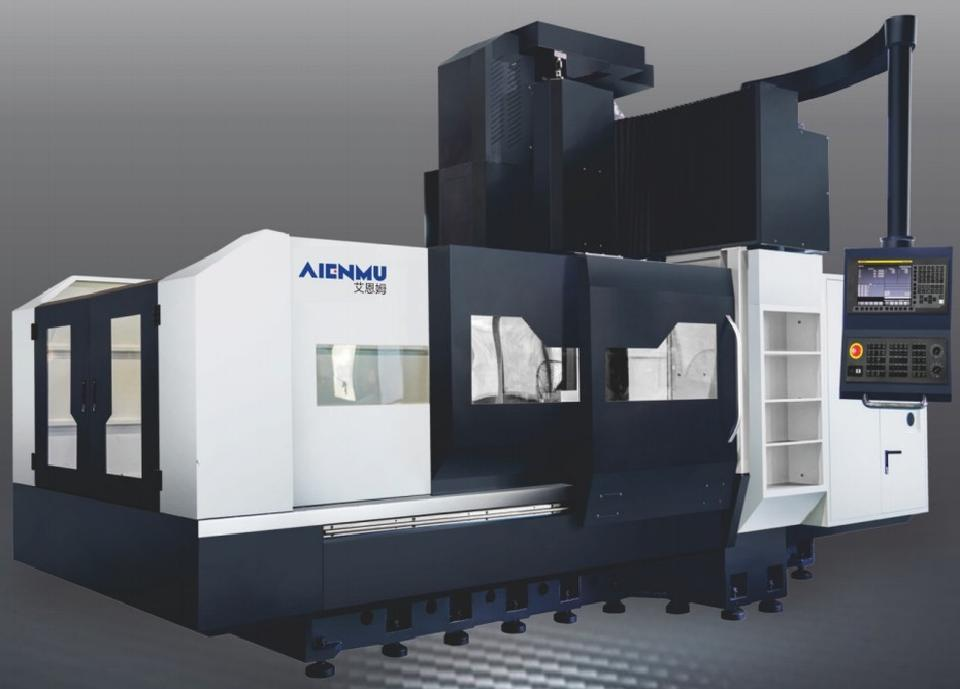

Высокоскоростной портальный обрабатывающий центр Основание, стол, колонна, траверса, ползун, шпиндельная коробка и другие основные части фундамента портального обрабатывающего центра с ЧПУ изготовлены из чугуна HT300, коробчатая структура, компактная и разумная симметричная структура ребер обеспечивает высокую жесткость и демпфирование изгиба частей фундамента; части фундамента изготовлены из смоляной смеси формованием и полностью старения обработки, что обеспечивает гарантию стабильности производительности долгосрочного использования; плотное ребристое двухслойное основание, ступенчатые соты типа траверсы, большой пролет высокой жесткости линейных направляющих качения обеспечивает статическую жесткость и динамическую точность оси Y и оси Z. Двухслойное основание, ступенчатые балки типа «соты» и линейные направляющие качения высокой жесткости с большим пролетом обеспечивают статическую жесткость и динамическую точность осей Y и Z.
| V1614 | V2016 | |||
| Путешествие X/Y/Z | mm | 1600*1400*700 | 2000*1650*700 | |
| Размер стола | mm | 1700*1200 | 2200*1400 | |
| Размеры Т-образного паза стола | mm | 7-22*150 | 7-22*192 | |
| Грузоподъемность стола | T | 3 | 4 | |
| Ширина портала | mm | 1400 | 1650 | |
| Таблица в нижней части столбца | mm | 870 | 870 | |
| противовес оси z | / | Опция: азотный противовес | Опция: азотный противовес | |
| Технические характеристики шпинделя Шпиндель | / | |||
| метод передачи | / | |||
| Размеры линейной направляющей (ширина/количество ползунков) | mm | XY:45 жидкие капли Z:45 шарики | XY:45 жидкие капли Z:45 шарики | |
| Шпиндельные размеры | mm | XYZ:R50*10 | XYZ:R50*10 | |
| Оптический вес | / | 13 | 17 | |
| Трёхосевое сервоприводное соединение | / | прямой | прямой | |
| Хлыстовая травма | m/min | X:15YZ:18 | XYZ:20 | |
| рёхосевое сервоприводное редукторное соотношение | / | 1:1 | 1:1 | |
| комендуемый крутящий момент трехосевого сервопривода
|
N.M | X:28.4YZ:22.5 | XYZ:22 | |
| Расстояние от торца шпинделя до рабочего стола
|
mm | 200-800 | 180-680 | |
| Габаритные размеры оптико-механического устройства | mm | 4800mm*2600mm*3200mm | 6000mm*2600mm*3200mm | |
| V2015 | V2518 | V3018 | V3025 | |||
| Маршрут работы | контроллер | SIEMENS/SYNTEC/
HNC/MITSUBISH/ FANUC |
SIEMENS/SYNTEC/
HNC/MITSUBISH/ FANUC |
SIEMENS/SYNTEC/
HNC/MITSUBISH/ FANUC |
SIEMENS/SYNTEC/
HNC/MITSUBISH/ FANUC |
|
| Мощность двигателя шпинделя | KW | 18.5 | 18.5 | 18.5 | 18.5 | |
| Мощность трехосевого мотора | Kw | 4.5/4.5/4.5 | 4.5/4.5/4.5 | 4.5/4.5/4.5 | 4.5/4.5/4.5 | |
| Метод противовеса по оси Z | гелий | гелий | гелий | Амин | ||
|
маршрут |
Ход по оси X | mm | 2000 | 2500 | 3050 | 3000 |
| Ход по оси Y | 1500 | 1800 | 1800 | 2900 | ||
| од по оси Z | mm | 800 | 800 | 800 | 1000 | |
| Расстояние от шпинделя до стола | mm | 170-970 | 180-980 | 180-980 | 300-1300 | |
| Ширина портала | mm | 1500 | 1850 | 1850 | 2550 | |
| От столешницы до основания портала | mm | 1000 | 1120 | 1120 | 1400 | |
| Трехосный трек | Конструкция рельсов | Две линии и одна жесткая | Две линии и одна жесткая | Две линии и одна жесткая | Две линии и одна жесткая | |
| Ширина колеи | 45/45/（Жесткая направляющая по оси Z） | 55/55/（Жесткая направляющая по оси Z） | 55/55/（Жесткая направляющая по оси Z） | 55/55/（Жесткая направляющая по оси Z） | ||
| Диаметр винта | 50/50/50 | 63/50/50 | 63/50/50 | 80/63/50 | ||
| Шаг винта | 12/12/12 | 12/10/12 | 12/10/12 | 16/12/10 | ||
|
шпиндель |
Тип шпинделя | BT | BT50 | BT50 | BT50 | BT50 |
| Диаметр шпинделя | Ø190 | Ø190 | Ø190 | Ø190 | ||
| Тип привода шпинделя (стандарт) | ремень | ремень | ремень | ремень | ||
|
Режим привода шпинделя (опция) |
начальник цеха | начальник цеха | начальник цеха | начальник цеха | ||
|
Скорость вращения шпинделя (стандарт) |
rpm | 6000 | 6000 | 6000 | 6000 | |
|
Скорость вращения шпинделя (опция) |
rpm | 8000 | 8000 | 8000 | 8000 | |
|
корм |
Быстрое питание XYZ |
m/min | 15/15/15 | 40461 | 15/15/15 | 39668 |
|
Единица минимальной настройки оси XYZ |
0.001 | 0.001 | 0.001 | 0.001 | ||
| Скорость подачи резания | m/min | 10 | 6 | 6 | 6 | |
|
Рабочий стол |
азмер стола | mm | 2100*1200 | 2700*1500 | 3200*1500 | 3000*2100 |
|
Т-образный паз (ширина*число) |
mm | 7-22-150 | 10-22-150 | 10-22-150 | 11-22-180 | |
|
Максимальная нагрузка KG |
4000 | 7000 | 10000 | 10000 | ||
| точный |
точность положения (JIS6338) |
mm | ±0.005/300 | ±0.005/300 | ±0.005/300 | ±0.005/300 |
| Повторяемость
(JIS6339) |
±0.003 | ±0.003 | ±0.003 | ±0.003 | ||
|
Автоматическая система смены инструмента |
Ёмкость магазина инструментов |
Диск 24 |
Диск 24 |
Диск 24 |
Диск 24 |
|
|
Тип хвостовика BT |
BT50 | BT50 | BT50 | BT50 | ||
| Время смены инструмента (T-T) | 3.8 | 3.8 | 3.8 | 3.8 | ||
| Максимальный диаметр инструмента/ соседний пустой диаметр инструмента | Ø125/Ø225 | Ø125/Ø225 | Ø125/Ø225 | Ø125/Ø225 | ||
| Максимальная длина инструмента | mm | 400 | 400 | 400 | 400 | |
| Максимальный вес инструмента | KG | 18 | 18 | 18 | 15 | |
|
кроме |
Масса машины (примерно) | T | 17 | 25 | 28 | 40 |
| Объем охлаждающей жидкости для резки | L | 400 | 400 | 400 | 400 | |
|
Объем масляного бака
|
L | 4 | 4 | 4 | 4 | |
|
спрос на электроэнергию |
KVA | 45 | 45 | 45 | 60 | |
|
Требования к давлению воздуха |
PAR | 6 | 6 | 6 | 6 | |
| Внешние размеры (прибл.)
|
mm | 7000*4200*3500 | 8000*4500*4000 | 9000*4500*4000 | 9500*4700*4200 | |
